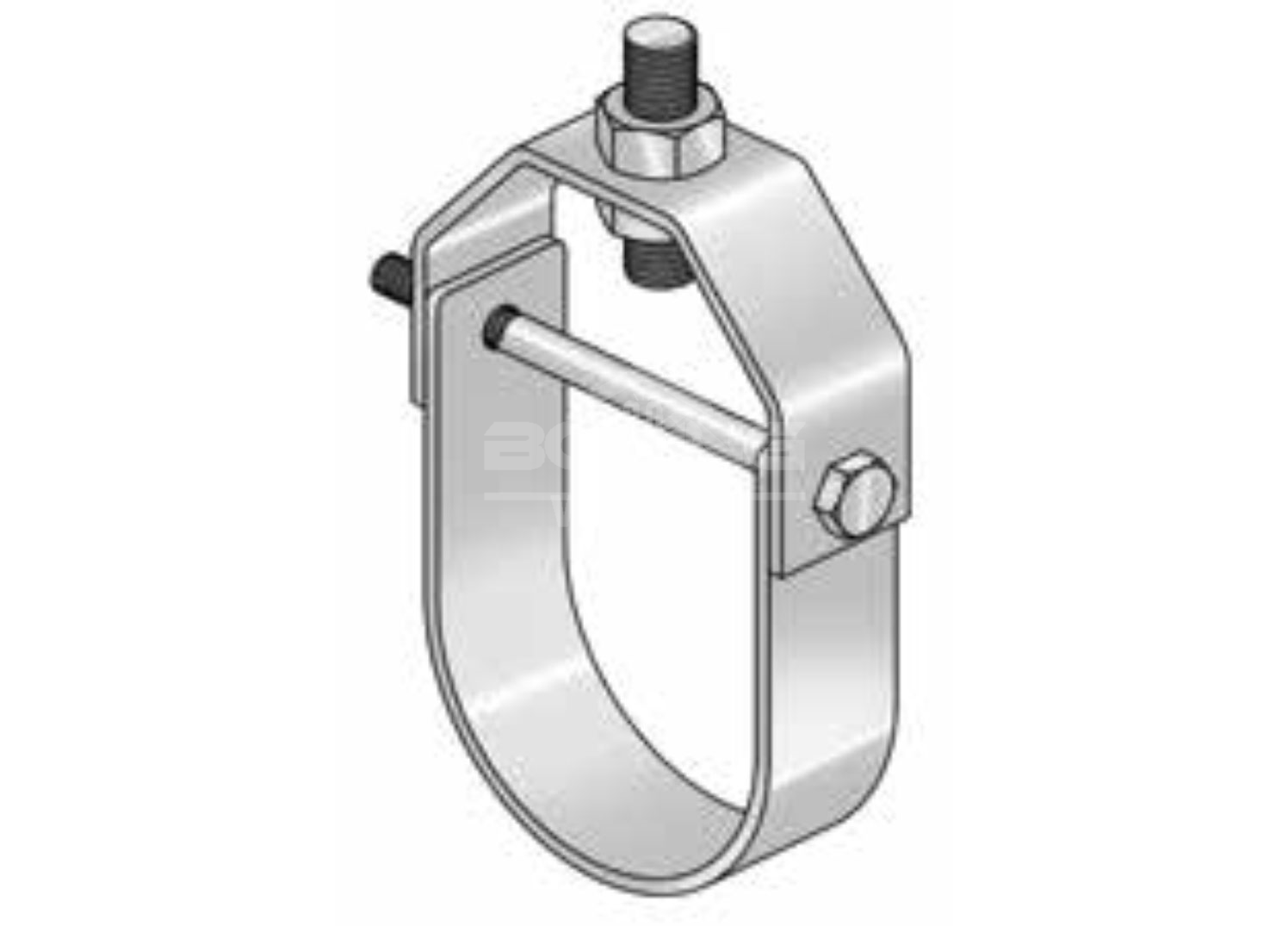

WST-TIPP-UC 应用范围： 适合于抗震支架所涉及各类水平管道的安装 支撑管道以抵抗晃动及地震作用 技术参数： 材质：踱锌钢 安装方法：将配件卡在需要支承的管道上，将抗震件与管卡顶部或侧向螺栓相连可调节所需要的角度 产品特性： 可适用多种抗震连接件的装配 方便安装，调节与拆卸
| 品名 | 管道规格(inch) | 螺栓规格(mm ) | A(mm) | B(mm) | 最大承载力(KN) | 订货号 | | 管卡TIPP- UC 1/2" | 1/2 | MlO | 51.0 | 37.6 | 2.77 | 601017 | | 管卡TIPP- UC 3/4' | 3/4 | MlO | 58.4 | 42.3 | 2.77 | 601018 | | 管卡TIPP- UC l ' | 1 | Ml O | 70.0 | 50.5 | 2.77 | 601019 | | 管卡TIPP- UC 11/4" | 1,1/4 | M l O | 84.0 | 59.9 | 2.77 | 601020 | | 管卡TIPP-UC 11 / 2" | 1 ,1 / 2 | M l O | 100.0 | 72.9 | 2.77 | 601021 | | 管卡TIPP-UC 32" | 2 | Ml O | 114.3 | 81.2 | 2.77 | 601022 | | 管卡TIPP- UC 21/2' | 2,1/ 2 | M1 2 | 132.7 | 92.7 | 5.13 | 601023 | | 管卡TIPP- UC 3' | 3 | Ml2 | 152.6 | 104.4 | 5.13 | 601024 | | 管卡TIPP- UC 31/2" | 3,1/2 | M l 2 | 167.8 | 113.3 | 5.13 | 601025 | | 管卡TIPP- UC 4 " | 4 | Ml6 | 192.0 | 130.4 | 5.13 | 601026 | | 管卡TIPP- UC 5" | 5 | M1 6 | 237.8 | 161.4 | 6.49 | 601027 | | 管卡TIPP- UC 6' | 6 | M20 | 272.3 | 181.2 | 8.8 | 601028 | | 管卡TIPP- UC 8" | 8 | M20 | 333 .4 | 216.4 | 9.07 | 601029 | | 管卡TIPP- UC 1 0" | 1 0 | M20 | 400.0 | 254.5 | 16.33 | 601030 | | 管卡TIPP-UC 12" | 12 | M20 | 479.1 | 308.2 | 17.24 | 601031 | | 管卡TIPP- UC 14" | 14 | M24 | 543.5 | 347.2 | 19.05 | 601032 | | 管卡TIPP - UC 16" | 1 6 | M24 | 602.5 | 380.8 | 19.05 | 601033 | | 管卡TIPP- UC 18 " | 18 | M24 | 689.5 | 442.4 | 21.77 | 601034 | | 管卡TIPP - UC 20 " | 20 | M30 | 763.5 | 486.0 | 21.77 | 601035 | | 管卡TIPP- UC 24 " | 24 | M30 | 867.5 | 539.2 | 21.77 | 601036 |
|
