你知道吗，抗震支架的结构有这三种哦！

一、结构

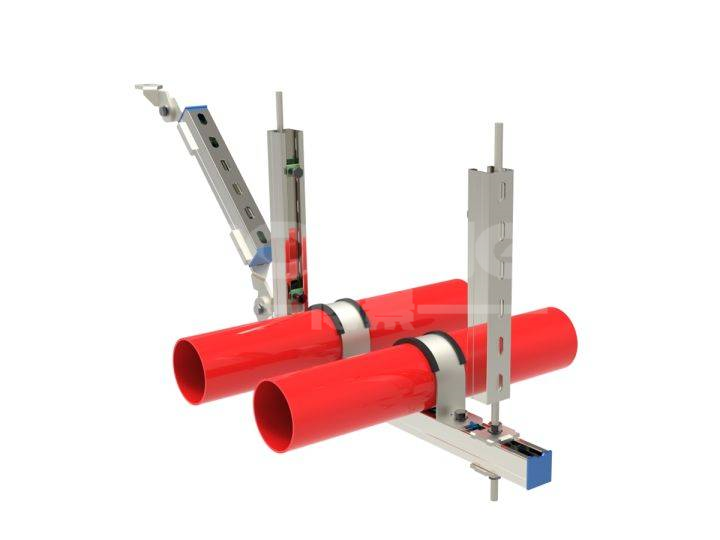

1、侧向支撑结构

所谓侧向支撑，是指抗震支架增设的斜支撑水平投影方向垂直于管道轴线。侧向支撑用以抵消地震水平荷载中关于垂直于管线方向的荷载，防止管线在地震中的侧晃运动，是整个抗震支撑系统中运用较多的支撑形式。

2、纵向支撑结构

所谓纵向支撑，是指斜支撑水平投影方向平行于管道轴线。纵向支撑用于消除地震水平荷载中平行于管线方向的荷载，防止管线在地震中整体纵向位移。不同于侧向支撑，纵向支撑在系统中设置的数目较少，每个直管段应至少设置一个纵向支撑支吊架。

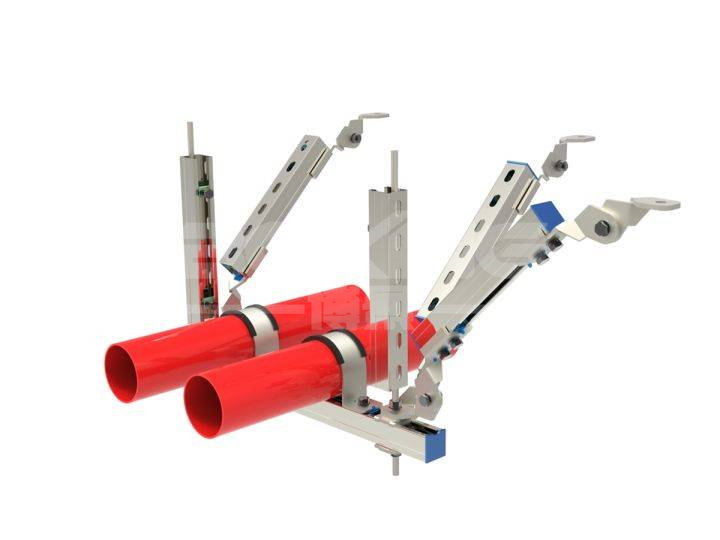

3、双向支撑结构

综合了侧向支撑和纵向支撑两种支撑形式特点的支撑结构即为双向支撑结构，又称四向支架，一般适用于机电管线较多、支架承重较大的情况。

二、设置原则

每段水平直管道应在两端设置侧向抗震支吊架。

当两个侧向抗震支吊架间距超过较大设计间距时，应在中间增设侧向抗震支吊架。

每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过较大设计间距时，应按要求间距依次增设纵向抗震支吊架。

刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得超过较大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍。

水平管线在转弯处0.6m范围内设置侧向抗震支吊架。

当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm范围内设置侧向支撑，垂直管线底部距地面超过150mm应设置抗震支撑。

所有抗震支吊架必须和结构主体可靠连接，当管线穿越建筑沉降缝时应考虑沉降位移。

水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震支吊架。

侧向、纵向抗震支吊架其斜撑安装垂直角度宜为45o，且不得小于30o。

沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑
